CARA MUDAH II :MODIFIKASI SPEED RC/QD 3-4 RELAY

CARA MUDAH  MODIFIKASI SPEED RC/QD 3 – 4 RELAY

Artikel ini menyajikan cara termudah memodifikasi RC/QD, hingga kecepatannya bertambah, rangkaian ini bisa diterapkan pada RC/QD baik yang menggunakan 3 relay maupun 4 relay tanpa merubah PCB yang telah ada (bawaan). Seperti artikel CARA MUDAH I. cara ini tidak memerlukan keahlian khusus.

Hanya menambahkan 1 relay kaki 5, dan 1 saklar on-off yang disambung seperti pada gambar dibawah ini.

gb. Cara mudah

-          Tambahkan 1 buah relay yang tegangan kerjanya dipasang paralel dengan relay speed 2 ( garis hijau) melalui sebuah saklar on-off.

-          Kemudian menghubungkan kabel motor (+) (garis orange) dari PCB ke relay tambahan.

-          Kabel negatif  dari PCB ke motor tidak mengalami perubahan apapun..

relay tambahan (tampak bawah)

Saklar (sw1) dipasang sesuai dengan gambar (garis hijau), berfungsi sebagai ON-OFF relay tambahan. Yang berarti sebagai ON-OFF dari turbo.

Mudahkan.... semoga artikel ini bisa membantu... Selamat mencoba...

WARNING :

SEMUA MATERI PADA ARTIKEL INI ADALAH HASIL DARI EKSPERIMEN PRIBADI biyantrumpoko.blogspot.com BUKAN INDUK-AN ATAU EDITAN DARI SITUS LAIN

***************************************************************************

PENJELASAN UNTUK BEBERAPA PERTANYAAN YANG MASUK

terima kasih untuk kunjungan dan responnya..  semoga bisa membantu.. selamat mencoba,

# ditambahkan pada tanggal 15 Juli 2012 Jam 01.26 WIB #

Cara  menemukan kabel tegangan positif motor belakang :

-   gunakan volt-meter

-  Hidupkan mobil pada gerakan maju.

-   kemudian ukur kabel motor.

-   Jarum volt-meter akan bergerak, berarti kabel probe merah volt-meter adalah kabel positif motor.

-   Jika volt-meter menyimpang kekiri, balikkan kabel volt-meternya agar menyimpang kekanan.

Cara menentukan relay yang bekerja pada speed 2

-   Pada relay speed-2 biasanya terdapat kambungan langsung ke tegangan baterai 9,6V pada salah satu kakinya.

*   ukurlah kaki kumparan pada salah satu relay.
*   Kaki kumparan relay adalah titik A dan titik B
*   Hidupkan pada sepeed-2
*   Hubungkan volt-meter ke titik A dan titik B
*   Jarum Volt-meter akan menyimpang, berarti disitulah kita akan menyambungkan kaki kumparan relay tambahan.
*   Jika tidak terjadi penyimpangan jarum volt-meter, lakukan langkah tersebut pada kaki relay yang lainnya.

Di titik A dan titik B kaki kumparan relay tambahan akan kita sambungkan

TAMPAK BAWAH

MODIFIKASI CHASIS RC

Beberapa modifikasi yang bisa diterapkan pada mainan mobil RC-QD

Mulai dari remote pengendali, rangkaian penerima, chasis, blok kemudi, gearbox ,  dan beberapa bagian lainnya. modifikasi yang dilakukan pada kecepatan sebuah mobil RC-QD, ternyata harus diimbangi dengan modifikasi fisiknya. agar ketahanannya seimbang, mengingat bahan-bahannya terbuat dari plastik yang tidak tahan benturan
Berikut salah satu cara memodifikasi fisik pada RC-QD secara praktis

Chasis

Perlu dimodifikasi guna menambah kekuatannya, terutama pada bagian-bagian yang rawan pecah. Lakukan pegecoran pada bagian tersebut (tanda panah) dengan menggunakan kopi bubuk. Taburkan kopi bubuk pada bagian tersebut, kemudian teteskan lem cepat kering (alteco atau sejenis). Ulangi lagi hingga mencapai ketebalan dan kerapian yang cukup.

Peringatan : hati-hati dengan asap / uap yang ditimbulkan dari reaksi bubuk kopi dengan lem cepat kering. Pedih dimata..!!

tanda panah hijau lapiran pcb fiber 1mm

BAGIAN DEPAN

cor bagian belakang

tambahkan kabel tis

tambahkan kabel tis

Tambahkan ikatan kabel tis pada pangkal gearbox ke chasis. Disamping memperkuat dapat menstabilkan arah mobil akibat hentakan START.

Perpendek jarak gerak shockbreakernya ( buat ceper )

WARNING :

SEMUA MATERI PADA ARTIKEL INI ADALAH HASIL DARI EKSPERIMEN PRIBADI biyantrumpoko.blogspot.com BUKAN INDUK-AN ATAU EDITAN DARI SITUS LAIN

MODIFIKASI TRANSISTOR H-BRIDGE ke RELAY

Cara mudah modifikasi rangkaian Transistor H-Bridge ke rangkaian Relay.

Jika rangkaian penerima yang terdapat pada mobil RC menggunakan rangkaian transistor, maka modifikasi speed nya mempunyai tingkat kesulitan yang tinggi, disamping mahalnya biaya yang harus dikeluarkan.
Namun jika menggunakan relay, akan lebih mudah dan murah.......
Artikel ini menyajikan cara mudah untuk memodifikasi rangkaian Transistor H-Bridge ke rangkaian Relay.


Pertama  cari bagian rangkaian penggerak motor yang terdiri dari 6 transistor. Bagian ini terletak dekat soldir-an kabel motor yang berada di PCB. Solderan ini merupakan keluaran ( Output) dari rangkaian tersebut. Rangkaian ini akan berawal dari kaki IC  (pin 10&11 atau11 & 12) dimana pin ini merupakan keluaran IC (tegangan untuk melakukan perintah bergerak maju dan mundur)

dalam bentuk skema bagian tersebut akan terlihat sbb:

Perhatikan dengan seksama antara skema dengan layout pada PCB, terutama letak tanda titik berwarna merah, hijau dan abu-abu, Q1 & Q6, R1 & R4.jika sudah ketemu layout PCB-nya lakukan langkah berikut ini :

LANGKAH - 1

- Lepaskan kabel motor dari PCB
- Lepaskan R1 & R4.
- Sambungkan kedua titik merah langsung ke Vcc ( +9Volt )
- potong jalur pada titik abu-abu dengan cutter.
- potong jalur titik hijau A dan B

setelah melakukan pemotongan jalur PCB tersebut  maka hubungkan titik A, B, Vcc (9volt) dan negatip pd  PCB telah siap teruskan pada langkah berikutnya.

LANGKAH - 2

Hubungkan hasil LANGKAH - 1 ke rangkaian relay dibawah ini :

gbr. SKEMA MODIFIKASI  TRANSISTOR ke RELAY

Ket :

RL 1 untuk gerakan  MAJU

RL 2 untuk gerakan MUNDUR

Langkah berikutnya pasang/solder kembali kabel + motornya. Lakukan setahap demi setahap.

Pada tahap ini, jika mobil diperintah maju malah bergerak mundur... jangan panik.... mudah saja... dengan membalik letak solderan kabel yang terhubung dengan motor ..... beres wiss.. ( ingat MOTOR DC)...
Jika modif ini dikerjakan sesuai gambar diatas berarti  mobilmu siap digunakan kembali.....

jika upgrade speed ingin dilakukan sekaligus.. mudah saja...
Hubungkan hasil LANGKAH - 1 dengan rrangkaian skema dibawah ini.:

gbr. SKEMA MODIFIKASI RELAY SPEED

Ket :

RL 1 untuk gerakan  MAJU

RL 2 untuk gerakan MUNDUR

Saklar posisi NORM  =  speed maju normal dan mundur normal

Saklar posisi TURBO =  speed maju TURBO dan mundur normal

perbedaan skema ini hanya terletak pada SAKLAR dan RL 3, dimana RL 3 digunakan untuk menambah kecepatan yang disuplay oleh BATERAY TAMBAHAN. Perhatikan polaritas bateray saat menyambungkan ke RL 3 sesuaikan skema, jangan terbalik..

Selamat mencoba...

WARNING :

SEMUA MATERI PADA ARTIKEL INI ADALAH HASIL DARI EKSPERIMEN PRIBADI biyantrumpoko.blogspot.com BUKAN INDUK-AN ATAU EDITAN DARI SITUS LAIN

Gambar SKEMA MODIFIKASI  TRANSISTOR ke RELAY dan gbr. SKEMA MODIFIKASI RELAY SPEED  diatas terdapat kekeliruan dan sejak 6 Februari 2013 TELAH DIREVISI. Dengan demikian kekeliruan telah dibetulkan.

Mohon maaf untuk ketidak-nyamanan ini.

Terima kasih untuk Sdr. Lampardi  atas koreksinya.

MODIFIKASI SPEED MOBIL RC/QD (4RELAY)

Speed Control

Untuk meningkatkan kecepatannya adalah dengan menambah catu daya baterainya, karena baterai RC_QD yang bagus sulit didapat didaerah. Apalagi harus mendapatkan “baterai Lonthong” yang harganyapun tidak terjangkau sebagian dari kita.  Kita manfaatkan yang sudah ada.

Untuk jenis yang masih menggunakan rangkaian transistor pada bagian penggerak motornya, modifikasi bagian tersebut dengan rangkaian relay. (baca : MODIFIKASI TRANSISTOR H-BRIDGE ke RELAY  )

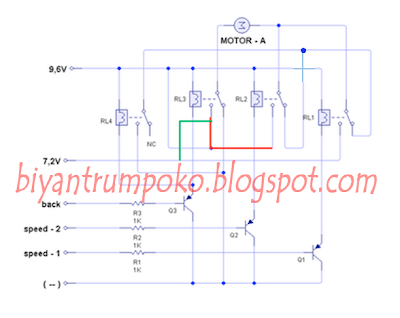

Ganti dengan skema relay berikut ini :

Kemudian lakukan modifikasinya

Bahan :

1.      Siapkan 1 buah switch 6 kaki ( ON/ON )

2.      Cop / konektor batray kaki 3 ( sama dengan cop pada chargernya )

3.      1 buah bateray pack

ikuti langkah dibawah ini dengan cermat

Langkah pertama :

1.      Putuskan jalur merah pada PCB. Jalur ini adalah jalur teg. 9,6 Volt

2.      Sambung / hubungkan jalur hijau dengan menggunakan kabel serabut.

Langkah ini dimaksudkan agar saat mundur kecepatannya rendah …diharapkan gir pada gearbox akan lebih awet…

Langkah kedua :

Tambahkan 1 batray pack melalui bantuan sebuah switch kaki 6.

     Berikutnya perhatikan jalur skema dibawah ini :

Bateray pack yang dimaksud adalah bateray pack bawaan / aslinya.

switch kaki 6 dan bateray tambahan terpasang, posisi switch normal (NORM) sedangkan posisi (HI) adalah hasil modifikasi (turbo speed)

Buat dengan cermat terutama pada polaritas masing2 batray agar tidak terjadi “short circuit” maupun terbaliknya polarisasi bateray.

Pada bateray tambahan hanya digunakan kabel hitam (-) dan merah ( 9,6 volt) sedangkan biru ( 7,2 volt) tidak digunakan. Hati-hati pada modifikasi ini karena speed -2 / turbo akan bekerja dengan tegangan (19,2V). didapat dari teg seri bateray utama dan bateray tambahan.

SARAN :

-          gunakan relay dengan tegangan kerja rendah.. 5v, atau 6v.

-          gunakan kabel dengan diameter lebih besar, serabut lebih banyak

( pada jalur bateray dan motor )

Setelah melalui experiment panjang, saya sudah memodifikasi puluhan RC-Car jenis ini. (3 maupun relay 4) baik milik sendiri maupun milik teman-teman dengan berbagai merk.
Selamat mencoba ....

REMOTE CONTROL MOBIL ELEKTRIK (RC/QD) Penerima (receiver)

Pada artikel ini saya coba menyajikan rangkaian penggerak pada unit penerima (receiver) mobil remote control.

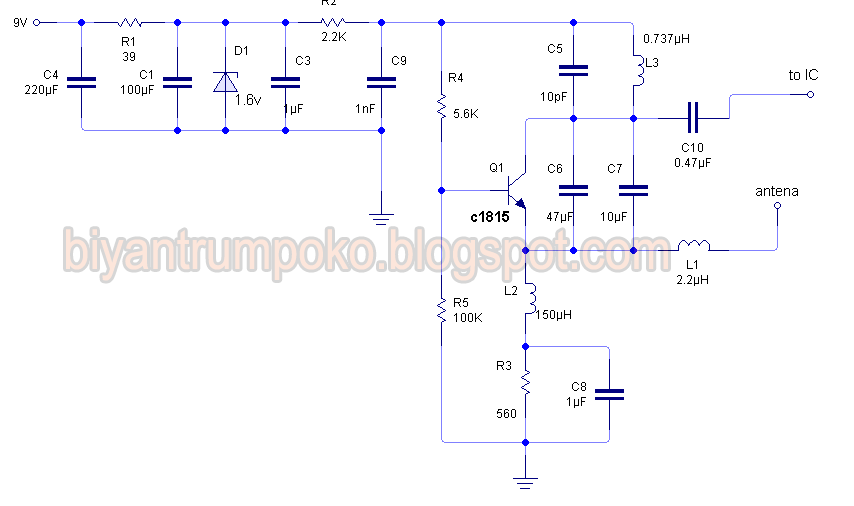

Oscilator, dibangun dari 1 Transistor dengan bantuan resistor; kapasitor dan T1 membentuk sebagai rangkaian penerima sinyal radio dengan frequensi tertentu. Frequensi yang umum pada remote control mobil mainan ( RC/ QD) adalah 27MHZ, 33MHz, 35MHz, 40MHz dan 49MHz

gb. OSC PENERIMA

( ralat gambar : karena males gambar lagi, dioda zener pd gambar 1,6 volt. yang benar 4,6volt )

Pencacah, pulsa-pulsa frekuensi radio yang diterima dari pemancar menjadi pulsa-pulsa kotak yang bisa diterima sebagai sinyal digital oleh IC CMOS. Sinyal digital tadi akan diterima sebagai clock yang akan dicacah oleh  IC RX -2B akan sesuai dengan jumlah pulsa yang dikirim pemancar. Jumlah frequensi pulsa merupakan sebuah perintah tertentu (maju, mundur,kiri, kanan). Jumlah ini menentukan kaki output mana yang akan aktif untuk melalukan perintah (“ON” / berlogic “1”). Output perintah pada IC RX-2B terdapat pada pin 10,11,12 dan 6 & 7

Sinyal digital yang diterima selain dipakai sebagai clock pencacah RX-2B yang dibicarakan di atas, dipakai pula untuk menggerakan rangkaian penunda waktu untuk mengatur kerja rangkaian. Termasuk untuk me”reset” dan memulai pembaca pulsa (kode perintah) berikutnya

PIN KAKI IC RX-2B

Pada IC RX-2B keluaran Pin 10, 11, 12 diumpankan pada rangkaian H-Bridge sebagai penggerak motor.  H-Bridge ini telah dimodifikasi menjadi 2 macam keluaran tegangan. Dengan besar teg 9,6 Volt untuk mensuplay motor pada speed dua (turbo) dan 7,2 volt untuk speed 1 ( maju normal ) serta mundur.

SKEMA  H-BRIDGE DUA SPEED

(penggerak belakang)

Transistor pada H-bridge ini menggunakan transistor dengan daya sedang hingga besar. Untuk daya sedang saya menggunakan TR D882 dan TR B772. Untuk daya yang lebih besar bisa  menggunakan type TIPxxx. IRFxxx. Dimana saya belum menemukan type yang cocok hingga belum berani merekomendasikan type transistor ini.

Sedangkan Pin 6 & 7 bertugas mengendalikan Motor B pada bagian depan, yang berfungsi untuk berbelok kiri maupun kanan. Keluaran pin 6&7 diumpankan pada rangkaian 6 transistor yang membentuk sebuah H-Bridge. H-Bridge dipakai untuk mengendalikan motor yang mengatur gerak mobil-mobilan kekiri/kanan

SKEMA H-BRIDGE - kemudi depan

REMOTE CONTROL MOBIL ELEKTRIK (RC/QD) Pemancar Pengendali ( TX )

Pada mainan ini remote control menggunakan media gelombang radio (RF) untuk mengontrol, memerintah, menggerakkan mobil remote. Sinyal radio tidak dipancarkan terus menerus, tapi hanya pada saat pengontrol mengirimkan perintah untuk bergerak ( kanan/kiri atau maju/mundur ), dan hanya merupakan frekuensi radio yang terputus-putus, sehingga merupakan pengiriman pulsa-pulsa frekuensi melalui gelombang radio.

Yang membedakan perintah (kanan/kiri atau maju/mundur) adalah jumlah pulsa yang dikirim/ dipancarkan. Jumlah pulsa  mewakili perintah tertentu

Perintah MAJU diwakili dengan 8 pulsa,

Perintah KIRI diwakili dengan 16 pulsa,

Perintah KANAN 32 pulsa dan

Perintah MUNDUR 64 pulsa.

Perintah dapat merupakan gabungan dari 2 perintah secara bersamaan, misalkan perintah maju dan kiri sekali gus, dalam hal ini jumlah pulsa yang dikirim adalah 24, merupakan penjumlahan dari perintah maju (8 pulsa) dan perintah kiri sebanyak (16 pulsa)

Setelah sebuah perintah dikirim, sistem menghentikan pengiriman perintah dalam jeda waktu tertentu ( delay ), jeda waktu ini diperlukan agar rangkaian penerima mempunyai waktu yang cukup untuk melaksakan perintah dengan baik.

BLOK DIAGRAM PENGENDALI (TX)



SKEMA PEMANCAR PENGENDALI

KAKI IC TX-2B
